江特牌JDF5110GXFPM50/E6型泡沫消防車技術規格書
江特牌JDF5110GXFPM50/E6型泡沫消防車技術規格書
- 作者:湖北江南專用特種汽車有限公司
- 發布時間:23-01-30
湖北江南專用特種汽車有限公司提供：
JDF5110GXFPM50/E6型泡沫消防車技術規格書

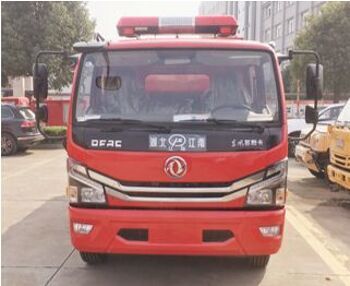

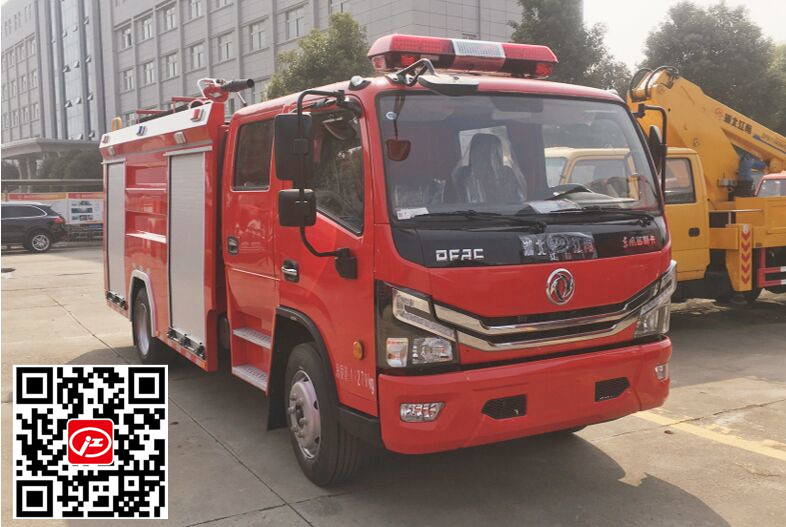

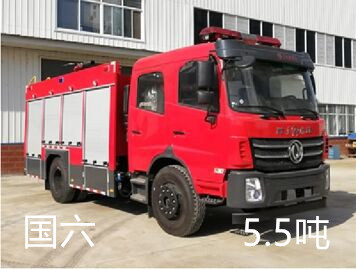

江特牌JDF5110GXFPM50/E6型泡沫消防車采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水3400kg（PM50），泡沫液量1600kg（PM50），裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM50）型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或**消防單位的火情，可以短時間內形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，**專職消防隊，企業專職消防隊等。
整車主要參數：
| 外形尺寸 | 6940x2195x3060 |
| 總質量 | 11270kg |
| 載液量 | 載水3400kg，泡沫1569kg |
| 車 速 | 90km/h |
| 消防泵額定流量 | 30L/s 1.0MPa |
| 消防炮額定流量 | 24L/s 1.0MPa |
| 消防炮射程 | 泡沫≥42m 水≥55m |
| 比功率 | 125/11.24=11.12 |
| 接近角/離去角 | 21°/11° |
| 底盤型號 | EQ1125SJ8CDC |  |
| 制造商 | 東風汽車股份有限公司 | |
| 發動機的功率 | 121kw | |
| 發動機排量 | 2970ml | |
| 發動機排放標準 | GB17691-2018國Ⅵ | |
| 驅動形式 | 4x2 | |
| 軸距 | 3800mm | |
| 允許總重 | 11995kg | |
| 轉彎半徑 | ≤7m | |
| 變速箱 | 手動 | |
| 取力器 | 夾心取力 |

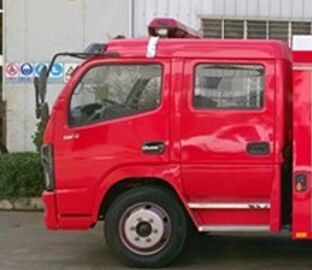

| 機構 | 平頭、四門，原廠單排改為雙排座 |
|
| 司乘人數 | 3+3人
| |
| 方向盤位置 | 左置 | |
| 設備 | 原車儀表板處設置消防操作儀表板及井燈控/制盒，加裝 1、井報器； 2、取力器控/制開關及指示燈； 附加電源開關； |

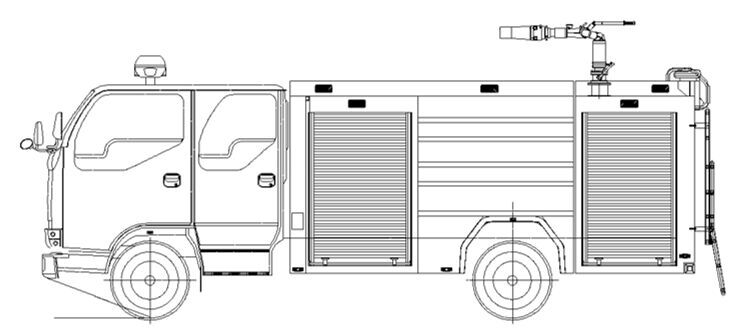

| 總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 |
| |
| 器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據 需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
|

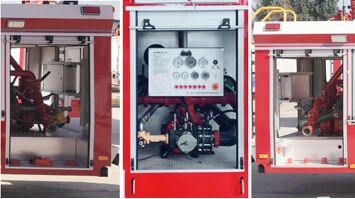

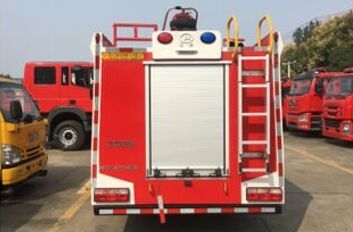

| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放 置部分常用器材 | |
| 保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||

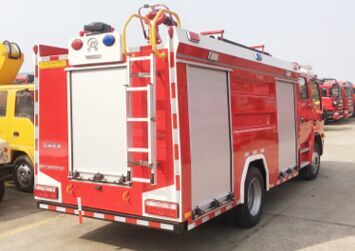

| 爬梯及上車?yán)?br/> | 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植?br/>用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |

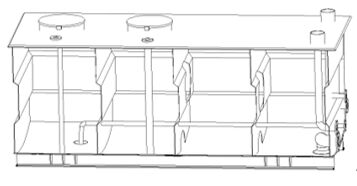

| 容量 | 3400kg（PM50） |
|
| 材質 | 優質碳鋼（厚度底板3mm） | |
| 罐體固定 | 與底盤車架彈性連接 | |

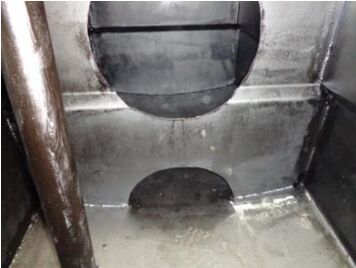

| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余水口：設1個DN25水罐放余水口配球閥 | ||
| 注水口：在水罐左右兩側各接1只DN65接口 | ||
| 進出水口：設1個水罐到水泵進水管DN100閥門手動控/制(可選裝氣動）， 設1個水泵**水罐充水管DN65閥門手動控/制(可選裝氣動） |
| 容量 | 1569kg（PM50）
|
|
| 材質 | 優質碳鋼（厚度底板3mm） | |
| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余液口：設1個DN25放余液口配球閥 | ||
| 出泡沫口：設1個DN40泡沫罐到泵出泡沫管 |
| 消防泵型號 | CB10/30型低壓消防泵
|
|
| 形式 | 低壓離心式 | |
| 額定流量 | 30L/s @1.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| 吸水深度 | 7m | |
| 引水裝置 | 自帶滑片泵 | |
| 引水時間 | 吸深7米時≤50s |
| 管道材質 | 優質無縫碳鋼管
|
|
| 吸水管路 | 泵房左右兩側設1個DN100吸水口 | |
| 注水管路 | 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 | |
| 出水管路 | 泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋 | |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及控/制閥 |

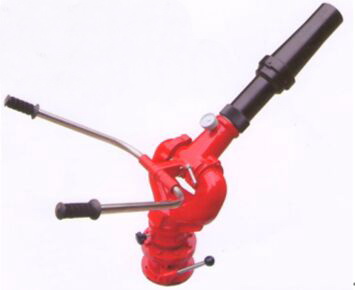

| 消防炮型號 | PL8/24
|
|
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| 仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 24L/S | |
| 射程 | 泡沫≥42m 水≥55m |

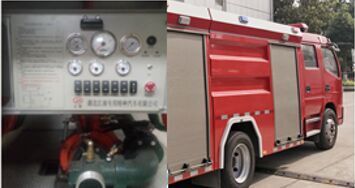

控/制面板主要包括駕駛室控/制和泵室控/制兩部分
|
| |
| 駕駛室內控/制 | 水泵脫掛檔、井燈/井報、照明及信號裝置控/制等 | |
| 泵房?jī)?nèi)控/制 | 上裝總電源開關、參數顯示、狀態顯示 | |
| 附加電器 | 設獨/立電路 |
|
| 照明系統 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |

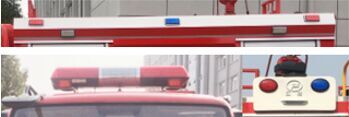

| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
| 井示裝置 | 長排全紅井燈，安裝在駕駛室頂部 | |
| 井報器，其控/制盒在駕駛員前下方 | ||
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 序號 | 名稱 | 型號 | 數量 | 規格 | 備注 |
| 1 | 吸水管 | 100x2米 | 4 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF100 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 16-65-20 | 4 | 盤 | 低壓；內扣式 |
| 6 | 水帶 | 16-65-20 | 4 | 盤 | 低壓；內扣式 |
| 7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 | |
| 9 | 水帶掛鉤 | 4 | 件 | ||
| 10 | 地上消防栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 11 | 地下消防栓扳手 | 長860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流開關水** | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 14 | 直流開花水** | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 15 | 泡沫** | PQ4/0.7Z6 | 1 | 支 | |
| 16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
| 17 | 消防桶 | 1 | 具 | ||
| 18 | 滅火器 | 3kg | 1 | 個 | |
| 19 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
| 20 | 橡皮錘 | 1 | 件 | ||
| 21 | 可充電式手提照明燈 | 1 | 件 |
        |
| 備注：其他車型詳細參數可點擊產品圖片查詢 |
| 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 |
