江特牌JDF5041GXFSG10/E6型水罐消防車技術規格書
江特牌JDF5041GXFSG10/E6型水罐消防車技術規格書
- 作者:湖北江南專用特種汽車有限公司
- 發布時間:23-01-30

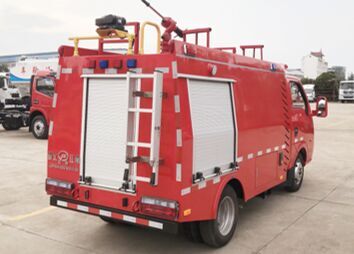

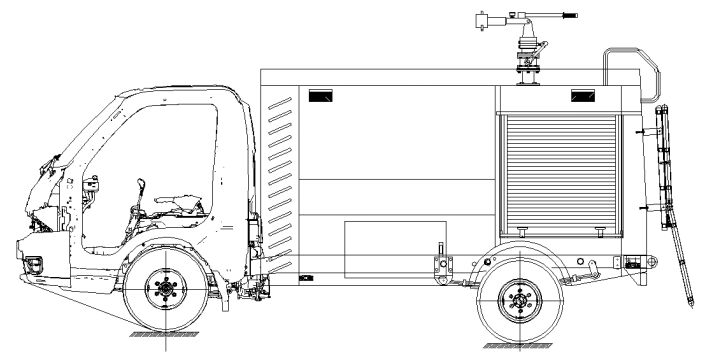

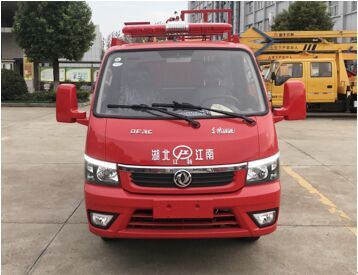

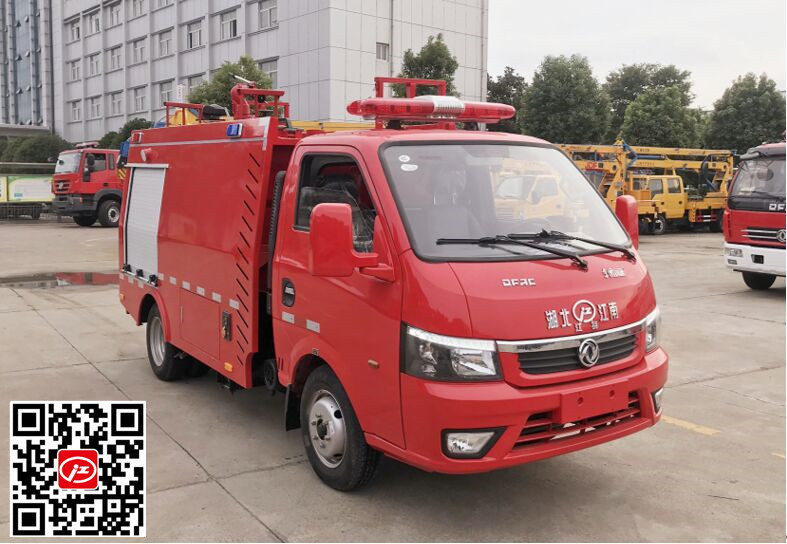

江特牌JDF5040GXFSG10/E6型泡沫消防車采用采用東風EQ1045SJ16DC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排，可乘坐2人,該車為外露罐結構，車身前部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水量1000kg，裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或鄉村消防單位的火情，可以**時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，鄉村義務消防隊，企業專職消防隊等。
整車主要參數：
| 外形尺寸 | 5095x1770x2550 |
| 總質量 | 4000kg |
| 載液量 | 1000L |
| 車 速 | 100km/h |
| 消防泵額定流量 | 20L/s 1.0MPa |
| 消防炮額定流量 | 20L/s 1.0MPa |
| 消防炮射程 | 水≥45m |
| 接近角/離去角 | 20°/25° |
| 底盤型號 | EQ1045SJ16DC |  |
| 制造商 | 東風汽車股份有限公司 | |
| 發動機的功率 | 70kw | |
| 發動機排量 | 2300ml | |
| 發動機排放標準 | GB17691-2018國Ⅵ | |
| 驅動形式 | 4x2 | |
| 軸距 | 2800mm | |
| 允許總重 | 4495kg | |
| 轉彎半徑 | ≤6m | |
| 變速箱 | 手動 | |
| 取力器 | 全功率取力 |

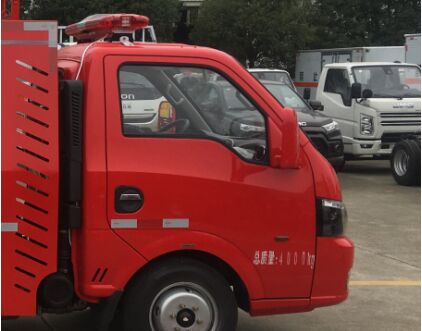

| 機構 | 平頭、兩門，原廠單排改為雙排座 |
|
| 司乘人數 | 2人 | |
| 方向盤位置 | 左置 | |
| 設備 | 原車儀表板處設置消防操作儀表板及井燈控/制盒， 加裝 1、井報器； 2、取力器控/制開關及指示燈； |
| 總體布置 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
| |
| 器材箱 | 器材箱位于車身部，鋁合金材質。器材箱室內根據需求設儲物盒。泵房?jī)?nèi)部可放置小型工具 |
  |

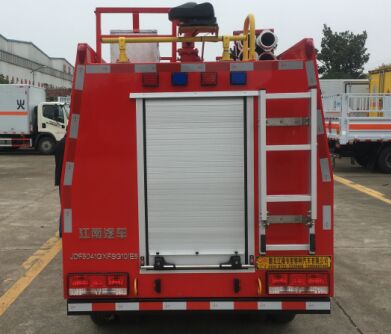

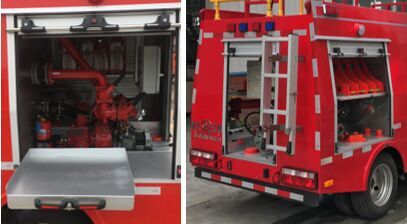

| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 | |
| 保溫位置：安裝手抬機動泵平拖（根據客戶需求選裝） | ||
| 爬梯及上車?yán)?br/> | 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上 車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |

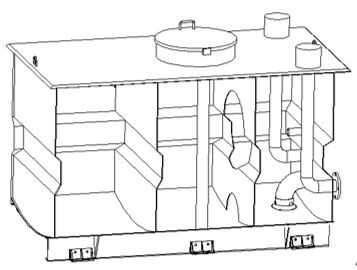

| 容量 | 1000-1500L（SG10） |
|
| 材質 | 優質碳鋼（板材厚度3mm） | |

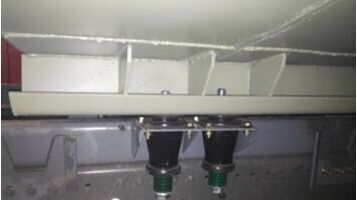

| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余水口：設1個DN25水罐放余水口配球閥 | ||
| 注水口：在水罐左右兩側各接1只DN65接口 | ||
| 進出水口：設1個水罐到水泵進水管DN100閥門手動控/制，設1個水泵到水罐充水管DN65閥門手動控/制 |
| 消防泵型號 | CB10/20型低壓消防泵
|
|
| 形式 | 低壓離心式 | |
| 額定流量 | 20L/s @1.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| 吸水深度 | 7m | |
| 引水裝置 | 自帶滑片泵 | |
| 引水時間 | 吸深7米時≤50s |
| 管道材質 | 優質無縫碳鋼管
|
|
| 吸水管路 | 泵房左右兩側設1個DN125吸水口 | |
| 注水管路 | 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注 水管路 | |
| 出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及控/制閥 |
| 消防炮型號 | PS20W
|
|
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| 仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 20L/S | |
| 射程 | 水≥45m |
控/制面板主要包括駕駛室**和泵室**兩部分
|
| |
| 駕駛室內控/制 | 水泵脫掛檔、井燈/井報、照明及信號裝置控/制等 | |
| 泵房?jī)?nèi)控/制 | 上裝總電源開關、參數顯示、狀態顯示 | |
| 附加電器 | 設獨/立電路 |   |
| 照明系統 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有 照明、指示燈等 | |

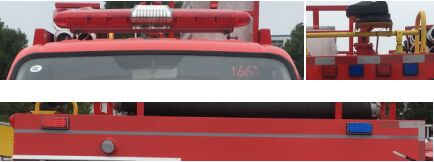

| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
| 井示裝置 | 長排全紅井燈，安裝在駕駛室頂部 | |
| 井報器，其控/制盒在駕駛員前下方 | ||
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 序號 | 名稱 | 型號 | 數量 | 規格 | 備注 |
| 1 | 吸水管 | 125x2米 | 4 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF125 | 1 | 件 | 螺紋式 |
| 3 | 水帶 | 16-65-20 | 6 | 盤 | 低壓；內扣式 |
| 4 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 5 | 水帶包布 | DT-SB | 4 | 件 | |
| 6 | 水帶掛鉤 | 4 | 件 | ||
| 7 | 地上消防栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 8 | 地下消防栓扳手 | 長860 | 1 | 件 | |
| 9 | 吸水管扳手 | FS100 | 2 | 件 | |
| 10 | 直流開關水qiang | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 11 | 直流開花水qiang | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 12 | 消防桶 | 1 | 具 | ||
| 13 | 滅火器 | 3kg | 1 | 個 |
        |

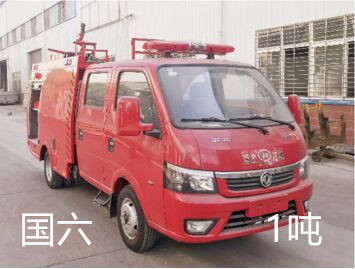

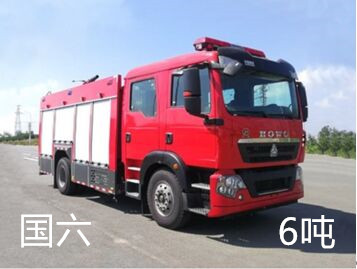

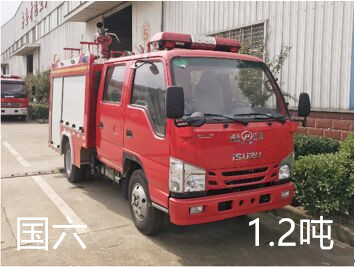

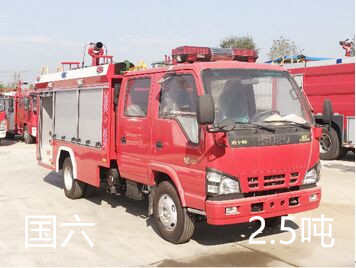

| 備注：其他車型詳細參數可點擊產品圖片查詢 |
| 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 |
