JDF5180GXFPM70/Z6型泡沫消防車技術規格書

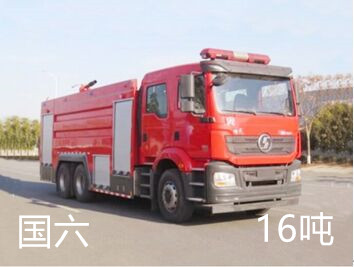

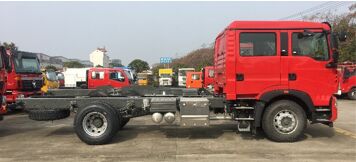

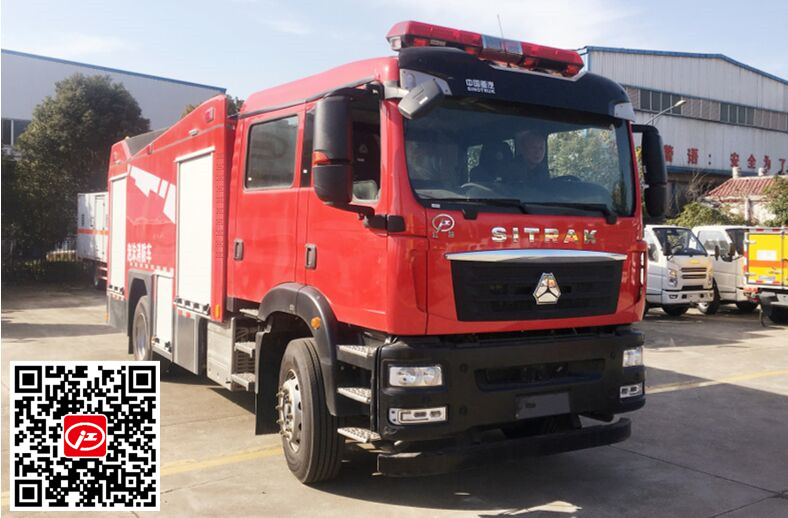

JDF5180GXFPM70/Z6型泡沫消防車采用重汽汕德卡系列ZZ5206N471GF5底盤改裝，引進德國曼技術的原廠雙排座駕駛室，液壓翻轉，德國曼MC07.35-60發動機，350馬力/國六排放標準，該車為外露罐結構，罐體容積7.2立方米；整車結構緊湊，方便靈活，動力性能好，車速高，具有大型消防車的全套消防功能，上裝箱體的上裝骨架全部采用引進歐洲技術生產的鋁合金型材制造，整車的重量減少，機動性能和整車載重量提高。車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水5000kg（PM70），泡沫液量2200kg（PM70），裝備了上海雄真消防設備有限公司生產CB20.10/30.60型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（PM70）型車用消防炮。該車的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及油庫、碼頭等場所，撲救大型油類火災或一般物質火災。
| 外形尺寸 | 8660x2550x3600 |
| 總質量 | 18400kg |
| 載液量 | 載水5000kg，泡沫2200kg |
| 車 速 | 95km/h |
| 消防泵額定流量 | 60L/s 1.0MPa；30L/s 2.0MPa |
| 消防炮額定流量 | 48L/s 1.0MPa |
| 消防炮射程 | 泡沫≥60m 水≥70m |
| 比功率 | 251/19.25=13 |
| 接近角/離去角 | 16°/11° |
| 底盤型號 | ZZ5206N471GF5 |   |
| 制造商 | 中/國重汽集團濟南卡車股份有限公司 | |
| 發動機的功率 | 257kw | |
| 發動機排量 | 7360ml | |
| 發動機排放標準 | GB17691-2018國Ⅵ | |
| 驅動形式 | 4x2 | |
| 軸距 | 4600mm | |
| 允許總重 | 20100kg | |
| 轉彎半徑 | ≤19m | |
| 變速箱 | 手動 | |
| 取力器 | 原廠
|
| 機構 | 平頭、兩門，原廠雙排座四開門 | |
| 司乘人數 | 2+4人 | |
| 方向盤位置 | 左置 | |
| 設備 | 原車儀表板處設置消防操作儀表板及井燈控/制盒， 加裝 1、井報器； 2、取力器控/制開關及指示燈； |

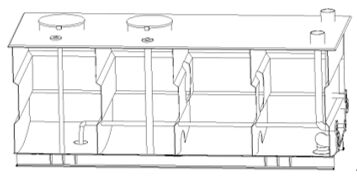

| 總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 |
| |
| 器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾 門，可放置小型工具 |
|
| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 | |
| 保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||
| 爬梯及上車?yán)?br/> | 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
| 容量 | 5000kg（PM70） |
|
| 材質 | 優質碳鋼（厚度底板5mm，側板4mm，頂板4mm） | |
| 罐體固定 | 與底盤車架彈性連接 | |

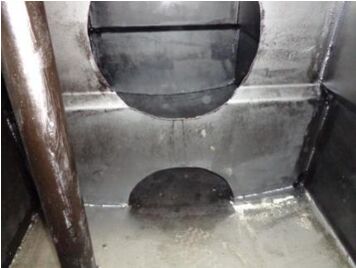

| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余水口：設1個DN25水罐放余水口配球閥 | ||
| 注水口：在水罐左右兩側各接1只DN65接口 | ||
| 進出水口：設1個水罐到水泵進水管DN150閥門手動控/制(可選裝氣動），設1個水泵**水罐充水管DN65閥門手動控/制(可選裝氣動） |
| 容量 | 2200kg（PM70）
|
|
| 材質 | 優質碳鋼（厚度底板5mm，側板4mm，頂板4mm） | |
| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余液口：設1個DN25放余液口配球閥 | ||
| 出泡沫口：設1個DN40泡沫罐到泵出泡沫管 |
| 消防泵型號 | CB20.10/30.60-RS型中低壓消防泵
|
|
| 形式 | 中低壓離心式 | |
| 額定流量 | 60L/s @1.0MPa ，30L/s @2.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| 吸水深度 | 7m | |
| 引水裝置 | 自帶滑片泵 | |
| 引水時間 | 吸深7米時≤50s |
| 管道材質 | 優質無縫碳鋼管
|
|
| 吸水管路 | 泵房左右兩側設1個DN150吸水口 | |
| 注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
| 出水管路 | 泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 | |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及控/制閥 |

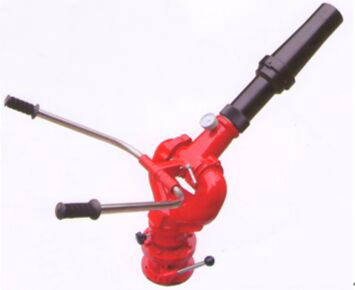

| 消防炮型號 | PL8/48
|
|
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| 仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 48L/S
| |
| 射程 | 泡沫≥65m 水≥70m |
控/制面板主要包括駕駛室控/制和泵室控/制兩部分
|
| |
| 駕駛室內控/制 | 水泵脫掛檔、井燈/井報、照明及信號裝置控/制等 | |
| 泵房內控/制 | 上裝總電源開關、參數顯示、狀態顯示 | |
| 附加電器 | 設獨/立電路 |
 |
| 照明系統 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
| 井示裝置 | 長排全紅井燈，安裝在駕駛室頂部 | |
| 井報器，其控/制盒在駕駛員前下方 | ||
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 序號 | 名稱 | 型號 | 數量 | 規格 | 備注 |
| 1 | 吸水管 | 150x4米 | 2 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF150 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII150/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 16-65-20 | 6 | 盤 | 低壓；內扣式 |
| 6 | 水帶 | 16-80-20 | 6 | 盤 | 低壓；內扣式 |
| 7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 | |
| 9 | 水帶掛鉤 | 4 | 件 | ||
| 10 | 地上消防栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 11 | 地下消防栓扳手 | 長860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流開關水** | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 14 | 直流開花水** | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 15 | 泡沫** | PQ4/0.7Z6 | 1 | 支 | |
| 16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
| 17 | 消防桶 | 1 | 具 | ||
| 18 | 滅火器 | 3kg | 1 | 個 | |
| 19 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
| 20 | 橡皮錘 | 1 | 件 | ||
| 21 | 可充電式手提照明燈 | 1 | 件 |
        |
| 備注：其他車型詳細參數可點擊產品圖片查詢 |
| 服務承諾：產品銷售后一年或3萬公里免費維修，有故障均可到各地方維修服務站維修，超過一年，只收取配件費，價格低于市場價一半。 |
