JDF5330GXFPM170/CA6型泡沫消防車規格書

                          解放后雙橋17噸泡沫消防車技術規格書

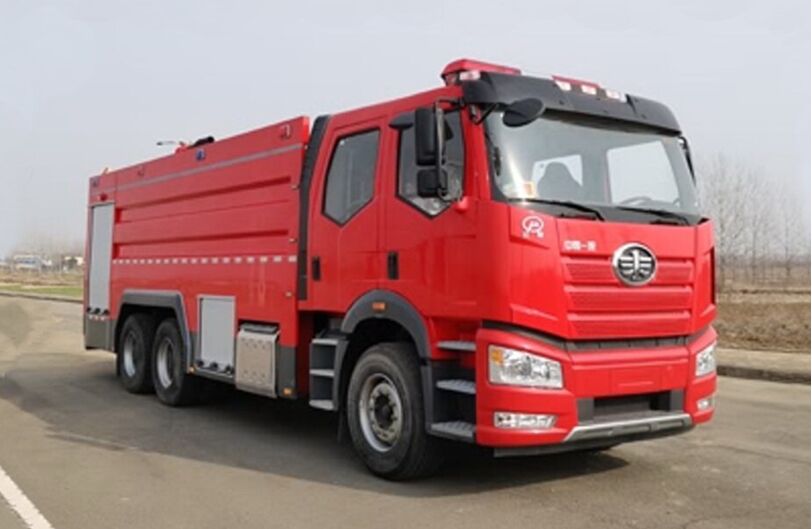

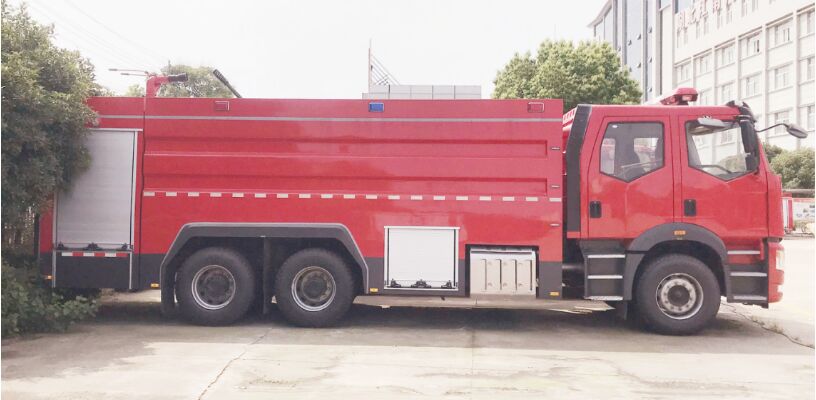

   江特牌JDF5330GXFPM170/CA6型泡沫消防車采用中.國一汽集團有限公司生產的CA5350P66K24L5T1E6型消防車二類底盤改裝而成的消防用車。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐2+4人,該車為外露罐結構,車身前部為為罐體,后部為泵房。載液罐體為優質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水量14000kg,泡沫液量3000kg,裝備了上海茸申消防設備有限公司生產CB20.10/30.60-RS型中低壓消防泵,額定流量60L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/48型車用消防炮。該車的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。

                /202212/1671855585_89fc9f4b0cc5a8478c7c.jpg

整車主要參數:

外形尺寸(mm)
10100x2550x3700
總質量(kg)
32800kg
載液量
載水14000kg,泡沫3000kg
車   速
90km/h
消防泵額定流量
60L/s @1.0MPa 30L/s @2.0MPa
消防炮額定流量
48L/s 1.0MPa
消防炮射程
泡沫≥60m 水≥70m
比功率
341/32.8=10.4
接近角/離去角
19°/10°

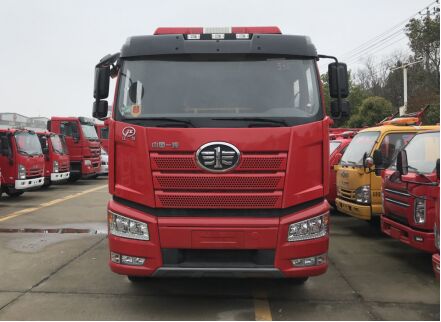

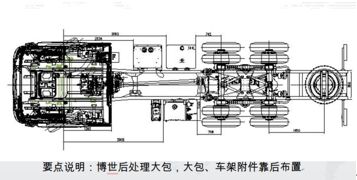

底盤主要參數

底盤型號
CA5350P66K24L5T1E6
   /202212/1671856097_bc8086b4bd358c66342a.jpg
   /202212/1671855470_8cf4e1c589c9c88a0b28.jpg
制造商
中.國第/一集團有限公司
發動機的功率
341kw
發動機排量
11050ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
6x4
軸距
4700+1400mm
允許總重
35000kg
轉彎半徑
≤23m
變速箱
手動
取力器
手動

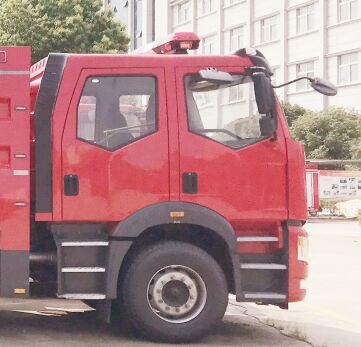

乘員

機構
平頭、兩門,原廠雙排座
   /202212/1671856204_f11a3781a0f223949f91.jpg
司乘人數
2+4人
方向盤位置
左置
設備


原車儀表板處設置消防操作儀表板及井燈控/制盒,加裝

1、井報器;

2、取力器控/制開關及指示燈;

附加電源開關;
上裝機構及性能參數:

總體布置
整車由消防員乘員室和車身兩大部分組成,車身布置采用二分體式結構,中部為罐體,后部為水泵房,罐體為平行六面體廂式容罐。

          /202212/1671856283_61304cd277410cf74ec1.jpg

器材箱和泵室:

器材箱
器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,
可放置小型工具

   /202212/1671855470_75256a2a231cd3153d01.jpg

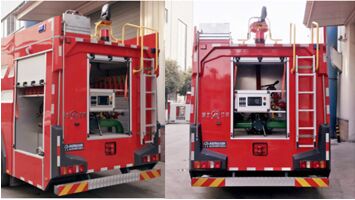

泵房
泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材
保溫位置:安裝燃油加熱器(根據客戶需求選裝)
爬梯及上車拉手
爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。
水罐:

容量
14000kg(PM170)

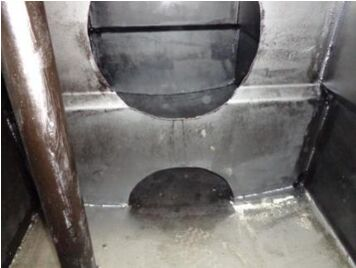

 /202212/1671855470_d637c1736c0822231928.jpg

/202301/1675137094_efaa4627bfa94a73bbe8.png

材質
優質碳鋼(厚度底板5mm,側板4mm,頂板3mm)
罐體固定
與底盤車架彈性連接
罐體設置

人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置
溢流口:設DN40溢流口1個
放余水口:設1個DN25水罐放余水口配球閥
注水口:在水罐左右兩側各接1只DN65接口
進出水口:設1個水罐到水泵進水管DN150閥門手動**(可選裝氣動),
設1個水泵**水罐充水管DN65閥門手動**(可選裝氣動)

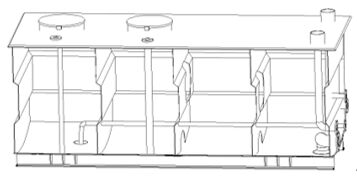

泡沫罐:

容量
3000kg(PM170)

        /202212/1671855470_2ecf2f538bd6aecb5875.jpg

材質
優質碳鋼(厚度底板5mm,側板4mm,頂板3mm)
罐體固定
與底盤車架彈性連接
罐體設置
人孔:設DN460人孔1個,帶有快速鎖定/開啟、自動泄壓裝置
溢流口:設DN40溢流口1個
放余液口:設1個DN25放余液口配球閥
出泡沫口:設1個DN40泡沫罐到泵出泡沫管
水系統消防泵

消防泵型號
CB20.10/30.60型中低壓消防泵

/202212/1671855470_fc86d73ba46967ed0e85.jpg

形式

低壓離心式
額定流量
60L/s @1.0MPa   ;30L/s @2.0MPa
出口額定壓力
1.0MPa
吸水深度
7m
引水裝置
自帶滑片泵
引水時間
吸深7米時≤50s
管路系統:

管道材質
 優質無縫碳鋼管

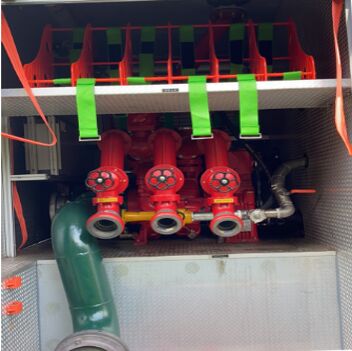

/202212/1671855470_d959ff68a0c2c1bb44cc.jpg

吸水管路

泵房左右兩側設1個DN150吸水口
注水管路
水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路
出水管路 泵房左右兩側各設1個DN65及1個DN80出水口,帶截止閥和捫蓋
冷卻水管路 配有冷卻取力器的冷卻水管路及**閥
滅火裝置-消防炮

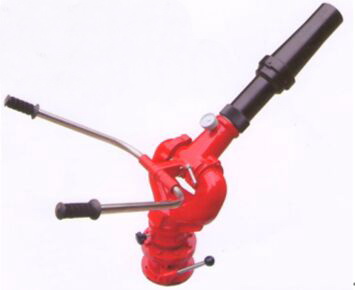

消防炮型號
PL8/48

            /202212/1671855470_5e2cf590ea2a23c382a6.jpg

制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
仰/俯角
俯角≤-15°,仰角≥+45°
流量

48L/S
射程
泡沫≥65m  水≥70m

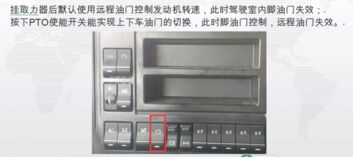

消防控/制系統:

控/制面板主要包括駕駛室**和泵室**兩部分

             /202212/1671855470_97bb0adecac320bcd700.jpg

             /202212/1671855470_bf59beb1af70eddff886.jpg

駕駛室內控.制
水泵脫掛檔、****報、照明及信號裝置**等
泵房內控.制

上裝總電源開關、參數顯示、狀態顯示

電器設備:

附加電   器
設獨/立電路

 /202212/1671855470_9c273df6099f0f500224.jpg

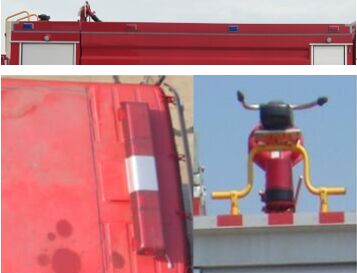

照明系統

消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
井示裝置
長排全紅井燈,安裝在駕駛室頂部
井報器,其控/制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
表面處理:

面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
隨車消防器材-布置:

1
按照消防實戰需要,根據消防操作程序,就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目,多人操作,互不干涉。
器材配備:

序號
名稱
型號
數量
規格
備注
1
吸水管
150x4米
2

螺紋式
2
濾水器
FLF150
1

螺紋式
3
分水器
FII80/65×3-1.6
1

內扣式
4
集水器
JII150/65×2-1.0
1

內扣式
5
水帶
16-65-20
6

低壓;內扣式
6
水帶
16-80-20
6

低壓;內扣式
7
異徑接口
KJ65/90
2

內扣式
8
水帶包布
DT-SB
4


9
水帶掛鉤

4


10
地上消防栓扳手
QT-DS1;長400
1


11
地下消防栓扳手
長860
1


12
吸水管扳手
FS100
2


13
直流開關水**
QZ6G3.5/7.5;65
1

低壓;內扣式
14
直流開花水**
QZ6G3.5/7.5;65
1

低壓;內扣式
15
泡沫**
PQ4/0.7Z6
1


16
泡沫外吸液管
40*2700
1


17
消防桶

1


18
滅火器
3kg
1


19
消防腰斧
長390 ;GF-285
1


20
橡皮錘

1


21
可充電式手提照明燈

1

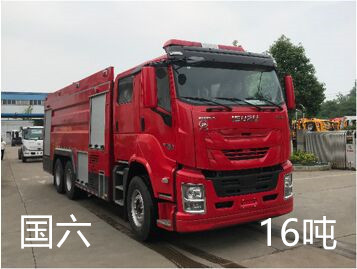

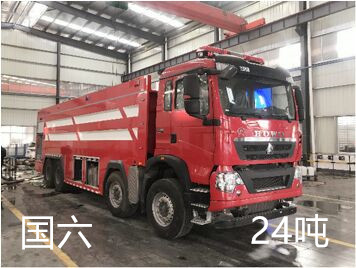

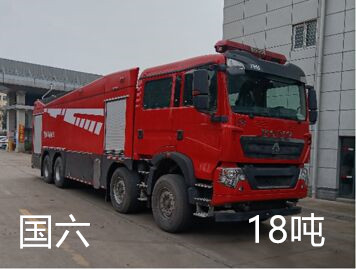

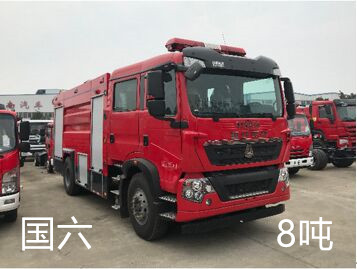

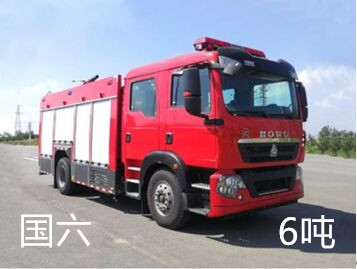

    國六標準其他車型:
              /202212/1671855470_e44f32f90d13bc5888a3.jpg          /202212/1671856385_73fc907126fc80b07c6d.jpg
              /202212/1671855470_724215be182c50271211.jpg          /202212/1671856366_d699123957bc53395ebc.jpg
              /202212/1671856355_906cde237f2c7a6f460a.jpg          /202212/1671856348_e29ab80094ff86f2fa7a.jpg
              /202212/1671855470_798bc3d4deceab2864c3.jpg          /202212/1671855470_5426779e5b9fd4e7dfff.jpg
