慶鈴14米高空作業車圖片 配置
慶鈴14米高空作業車圖片 配置
- 作者:湖北江南專用特種汽車有限公司
- 發布時間:21-09-27
慶鈴14米高空作業車采用慶鈴原廠600系列雙排座駕駛室,配備慶鈴五十鈴4KH1CN5HS(130馬力、國五排放標準),五十鈴MSB五檔變速箱,2.5噸級前橋/4.8噸級后橋,7.00R16鋼絲胎,方向助力,原廠空調,雙回路液壓制動(可選裝氣壓制動),ABS,剎車間隙自動調整臂,安全帶未系提醒(符合GB7258-2017新規)。整車采用折疊式三節臂結構,外形美觀,作業高度16米,通過作業臂折疊、變幅、回轉將作業人員送到指定的位置作業。底盤配置升級,值得期待!

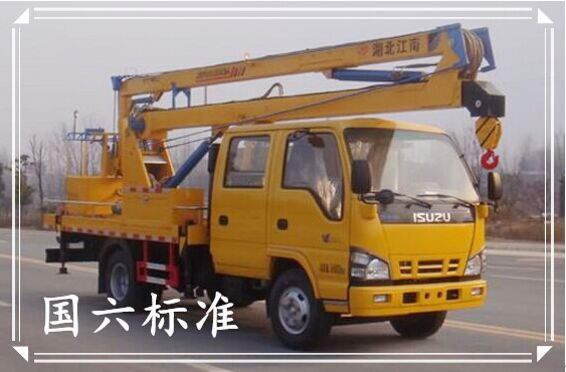

慶鈴14米高空作業車(國六標準) |
|||
整車型號: | JDF5050JGK14Q6型高空作業車 | 底盤型號: | QL1070BUHWY |
總質量: | 5430 | 整備質量: | 5105 |
作業高度: | 14(米) | 外形尺寸: | 6790x1990x3150 |
接近角/離去角: | 24/13 | 前懸/后懸: | 1015/1975 |
作業臂形式: | 三節折疊臂 | **車速: | 95 |
軸荷: | 1650/3780 |
底盤參數 | |||
底盤型號: | QL1070BUHWY | 批次: | 328 |
軸 數: | 2 | 燃油種類: | 柴油 |
軸 距(mm): | 3360 | 前 輪 距(mm): | 1504 |
駕駛室乘人數: | 2+3 | 后 輪 距(mm): | 1425 |
輪 胎 數: | 6 | 彈簧片數: | 8/6+5 |
輪胎規格: | 7.00R16 14PR |
發動機參數 | |||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
4KH1CN6LB |
慶鈴五十鈴(重慶)發動機有限公司 |
2999 |
88 |
上裝基本配置-臂架 | |||
臂架形式: | 三節折疊臂 | 臂架截面: | 四邊形 |
臂架材料: | HQ60/5mm | 變幅: | 單缸變幅 |
起伏角度 : | 0°-70°(相對水平面) |
|
|
上裝基本配置-作業工況 | |||
**作業高度: | 14米 | **作業高度時的作業幅度: | 6.3米 |
**作業高度時作業幅度: | 2米 | **作業幅度時的作業高度: | 8米 |
回轉角度 : | 2T |
|
|
上裝基本配置-起吊性能 | |||
**起吊質量: |
900kg |
伸縮起重臂: |
伸長量1米 |
鋼絲繩: | (40m)Φ8 | **起吊高度: | 7.4 |
吊鉤 : | 支腿帶檢測開關,提示音及水平儀 | **起吊幅度: |
5.8米 |
上裝基本配置-支腿 | |||
支腿形式: | 前后H型 | 支腿材料: | 型材Q345B/5mm |
支腿跨距: | 縱向3240mm;橫向3180 | 液壓鎖: | 四支腿帶雙向液壓鎖 |
支腿檢測 : | 支腿帶檢測開關,提示音及水平儀 | 支腿頻閃燈: | (紅色)2只 |
上裝基本配置-車廂 | |||
材料: | 優質碳鋼及型材,鋪3mm防滑花紋鋁板 | 工具箱: | 1250*400*420帶不銹鋼鎖件 |
側、后防護: | 優質碳鋼模具沖壓成型,高強度 | 洗手箱: | 塑料水箱 |
上裝基本配置-轉臺 | |||
立臂: | 低合金鋼板拼焊而成 | 回轉支撐: | 單排四點接觸球式帶外齒 |
減速機: | 齒輪傳動式 | 馬達: | BMT-310 |
上裝基本配置-作業斗 | |||
額定載荷: | 200(kg) | 尺寸(長*寬*高): | 1080*610*1100 |
安全帶: |
一副 |
調平形式: | 機械式調平 |
調平裝置 : | 外置拉桿機械調平 |
|
|
上裝基本配置-液壓系統 | |||
液壓油箱: | 80L;帶液位表 | 齒輪泵: | 定量泵;流量25m1/r |
工作壓力: | 帶壓力表;16MPa | 液壓組閥: | 集成電磁閥組 |
油缸 : |
11只,帶雙向平衡閥或液壓鎖鎖止 |
|
|
上裝基本配置-操作系統 | |||
支腿: | 手動操作,支腿單獨可調,上下車互鎖 | 操作方式: | 手動和電動結合 |
臂架動作: | 轉臺和吊籃電動雙位操作 | 發動機啟動、熄火: | 轉臺和作業斗雙位操作 |
發動機油門 : | 手動拉線 |
|
|
19米伸縮臂高空作業車主要特點: |
主要特點:
◇ 該車采用國際**的江鈴高檔底盤加裝三節折臂液壓舉升專用裝置
◇ 環保項達到**機動車第Ⅳ階段排放標準
◇ 采用國產、進口換向閥及液壓油缸,換向平穩,操作靈活方便,液壓系統實現上下車互鎖,過載保護,油缸安全自鎖,系統設過載保護閥,油壓超過定值自動卸載。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖,安全可靠防止誤操作
◇ H型支腿,跨距大,穩定性好,支腿即可**伸縮又可聯運,裝有支腿報閃燈,用于作業時支腿示廓,發出光報**信號 ◇ 工作斗自動調平,外置拉桿強制平衡 ◇ 帶1T吊勾
|
|
【返回新聞**】
服務承諾:產品銷售后一年或3萬公里免費維修,有故障均可到各地方維修服務站維修,超過一年,只收取配件費,價格低于市場價一半。 |
